옥습기

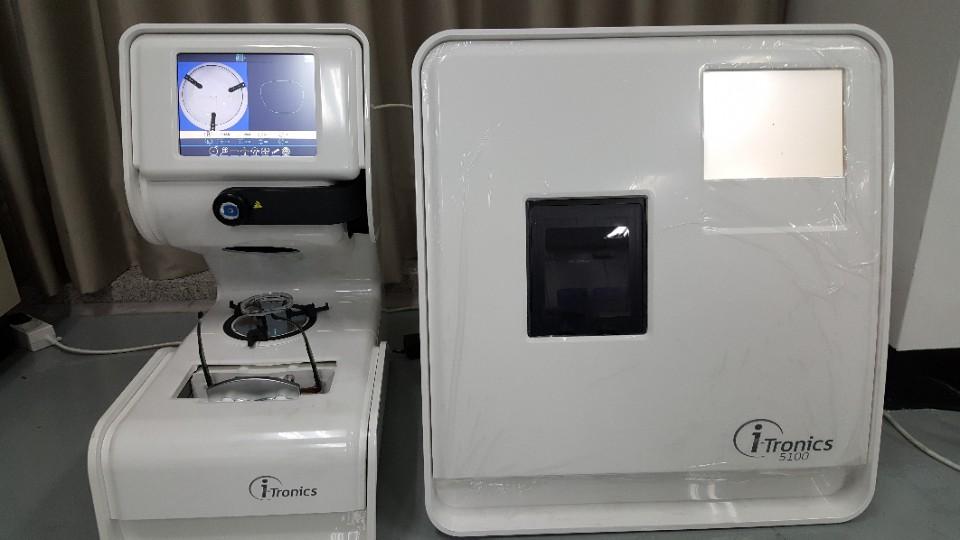

Lens Edging Grinding Machine

DRIS No.	DRIS-29-0031
시설장비등록번호	NFEC-2018-01-241693
보유기관	재단법인 한국안광학산업진흥원
담당자
연락처
이메일

장비정보

모델명	i-tronics 5100	제작사	i-tronics
취득일자	2016-08-26	취득금액	28,500,000원
5대 미래산업 분류	반도체,로봇	활용용도	시험
표준분류	기계가공/시험장비 > 절삭장비 > 달리 분류되지 않는 절삭장비
장비위치	대구광역시 북구 노원로 169 한국안광학산업진흥원　 본관 B5 504
장비설명	-렌즈를 가공하여 가공 형태, 렌즈 소재, 렌즈의 형상에 상관없이 렌즈 가공 라인 형성 -모든 재질의 렌즈 가공 산각, 광택, 홈파기, 면치기 가능 -깨지기 쉬운 렌즈 소재 등 열악한 가공환경에서도 축의 왜곡을 최소화 시킴
구성 및 기능	- 가공 가능한 렌즈 직경 : 최대 렌즈 직경 75mm 이상 - 가공 가능한 렌즈 두께 : 최대 렌즈 두께 30mm - 가공 가능한 렌즈의 소재 : 플라스틱 - 가공 후 렌즈 높이 Minimun B-size : 최소 22mm 이하 - 가공 가능한 렌즈 커브 : 6 커브 이상 - 크기 : Tracer (W325 X D550 X H615mm) Edger (W575 X D 440 X H620mm) - 무게 : Tracer (20kg), Edger(57kg) - 소비전력 : Tracer (250W), Edger (1350W) - Voltage : Tracer (230~115V, 60/50Hz) Edger (230~115V, 60/50Hz)
사용/활용예	정밀도가 높은 트레이싱, 데이터 저장, 렌즈 모양 수정, zoom기능 수동 센터링, 자동블록킹, 모든 재질의 렌즈 가공, 산각(Bevelling), 광택(Polising), 홈파기(Grooving), 면치기(Chamfering) 가능
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
