형광 및 암시야 현미경

Fluorescence Microscope

DRIS No.	DRIS-19-0166
시설장비등록번호	NFEC-2017-08-239401
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	ECLIPSE Ti2-E	제작사	Nikon
취득일자	2017-07-17	취득금액	76,960,618원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 현미경 > 광학현미경
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E2 F5 519
장비설명	세포 막 단백질의 단분자 수준 거동을 관찰하고 세포신호를 측정하기 위한 고해상도 형광 및 암시야 현미경이다. 위 현미경을 이용하면 실험을 위한 세포신호의 관찰 시간이 10–30 시간정도로 긴 시간동안 사용할 수 있어 장비의 가동률이 높고, 세포신호를 관찰하는데 온도 민감도가 심해서 현미경 위에서 오랜시간 실험을 할 수 있으며, 세포신호 조작을 위한 추가적인 장비를 설치할 수 있다. 그리고 즉각적이고 세밀한 관측을 요구하기 때문에 공동기기 사용이 어려우며, 또한 광학 및 물질을 측정하기 위한 독자적인 광학 현미경장비를 만들 수 있다.

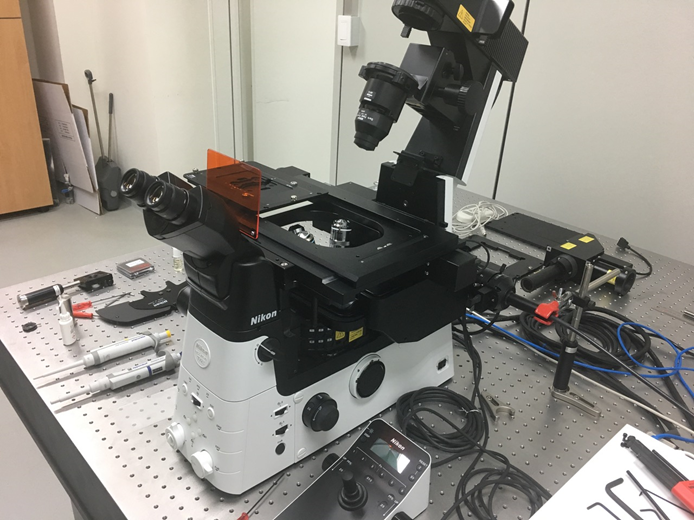

구성 및 기능	Inverted type Nikon Ti2-E microscope system 현미경 바디 ECLIPSE Ti2-E Main Body 렌즈 (5개의 대물렌즈) CFI Plan Apochromat Lambda 10X N.A. 0.45, W.D. 4.0 mm CFI Plan Apochromat Lambda 20X N.A. 0.75, W.D. 1.0 mm CFI Plan Apochromat Lambda 40X N.A. 0.95, W.D. 0.21 mm CFI Plan Apochromat Lambda 60xH N.A. 1.40, W.D. 0.13mm CFI SR HP Apochromat TIRF 100XC Oil 필터 (RGB 3가지 색의 형광관찰을 위한 필터) DAPI Fluorescence Filter / FITC Fluorescence Filter / mCherry Fluorescence Filter 오랜 시간동안의 포커스를 유지하기 위해 사용되는 z-축 안정화 장치 TI2-N-ND-P Perfect Focus Unit with Motorized Nosepiece 높은 위치안정성을 가지는 자동 스테이지장치 TI2-S-SE-E Motorized Stage with Encoders 암시야현미경을 만들기 위한 장치 (추후, inverted type으로 업그레이드 예정) Dark Field Condenser, Oil, N.A. 1.20-1.43 / TI-DF Darkfield Condenser Adapter 현미경 바디의 경우, inverted type으로 상단의 공간을 활용해서 다양한 응용성을 확보할 수 있다. 5개의 렌즈 및 3개의 필터를 이용해, 고해상도의 세포수준의 동적 실험 (10, 20x), 단일 세포수준의 동적 실험 (40, 60x), 및 단일 분자 수준의 동적실험 (100x)을 진행할 수 있다. 특히 TIRF 100x 렌즈의 경우, 향후 레이저를 설치해서 TIRF mode의 형광 및 암시야 현미경을 구축하는데 활용할 수 있어서, 고해상도의 결과를 얻을 수 있다. 오랜 시간동안의 포커스를 유지하기 위해 사용되는 z-축 안정화 장치 (PFS)를 이용해, 오랜 시간동안 (수 분 – 일) 관찰해야하는 실험을 원활하게 진행할 수 있다. 높은 위치안정성을 가지는 자동 스테이지장치를 이용해, 수백 마이크로미터의 떨어진 공간을 동시에 지정해서 실험이 가능해, 실험을 보다 효율적으로 진행할 수 있다.
사용/활용예	단분자 수준의 세포막 단백질의 거동을 관찰에 사용. 나노입자를 이용해 막 단백질을 제어하며, 이를 바탕으로 세포의 기능을 조절하는데 사용할 수 있다. 세포 및 단분자의 거동을 관찰 할 수 있다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
