섬유장 분석기

Fiber Quality Analyzer

DRIS No.	DRIS-9-0062
시설장비등록번호	NFEC-2017-09-239565
보유기관	한국섬유개발연구원
담당자
연락처
이메일

장비정보

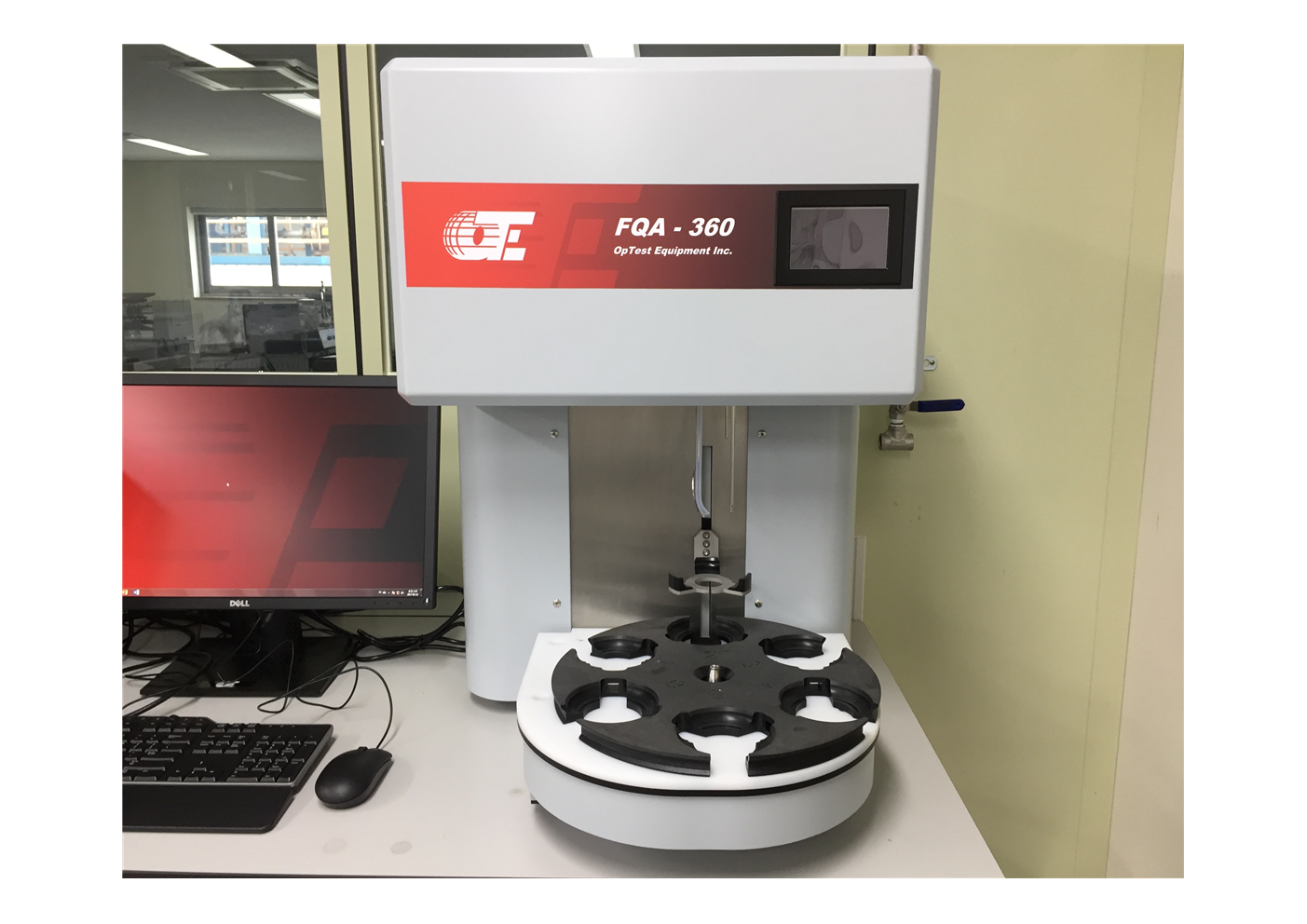

모델명	FQA-360	제작사	OpTest
취득일자	2017-08-22	취득금액	79,260,300원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	기계가공/시험장비 > 재료물성시험장비 > 특성평가시험기
장비위치	대구광역시 서구 국채보상로 136 한국섬유개발연구원　 슈퍼섬유개발센터 B3
장비설명	펄프를 포함한 각종 섬유의 길이 및 폭, 컬(Curl)과 킹크(Kink) 등을 분석하는 장비로 별도의 소프트웨어를 사용하여 섬유의 거치름도(Coarseness), 단섬유와 장섬유의 비율, shive 및 vessel 등을 분석하는 장비.
구성 및 기능	- 측정 방식: 회전형 편광(Circular Polarized Light) 이미지 분석 방식 - 분석항목: 길이, 폭, Curl, Kink, Coarseness, Hw/Sw 혼합비, Shive, Vessel - 섬유길이 측정범위: 0.01-15mm - 섬유길이 측정 정밀도: 0.01mm - 섬유폭 측정 정밀도: <1㎛/fiber, <0.1㎛/test - 측정셀: 30㎟ 이상의 Flow cell - CCD 카메라 : 정확한 섬유의 영상 확보 및 ㎛에서 ㎝까지 길이 측정 - 램프: Solid-state lamp, 파장 660nm - 크기: 560 x 610 x 760mm (WxDxH) - 적용표준 : TAPPI T271
사용/활용예	- 본 장비는 TAPPI 규격이 적용된 장비로, 개발된 습식부직포 신뢰성 분석기술 개발이 가능하며, 용도제품 개발시 선행적으로 문제점으로 파악/분석에 사용함. → TAPPI(Technical Association of the Pulp and Paper Industry) Method 활용 부품 및 소재의 요구특성 정립 - 펄프 및 섬유의 길이 및 형태 분석을 통해 습식부직포의 품질 분석에 사용. - 해외 표준 규격에 준하는 시험장비 보유로, 해외 시장 개척시 품질을 우선적으로 분석/평가에 활용.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
